高压静止无功补偿装置(SVC)产品概述 HIGH-VOLTAGE STATIC VAR COMPENSATOR高压静止无功补偿装置 (SVC) 是一种典型的柔性交流输电装置 (FIexibIeAC Transmission System,FACTS)。该装置应用于输电网可快速改变其无功出力,为电力系统提供动态无功电源,调节系统电压,将供电电压补偿到一个合理水平,增加线路的输电能力并加强对低频振荡的阻尼以及抑制次同步振荡;另外,SVC通过动态调节无功出力,抑制波动冲击负荷运行时引起的母线电压变化,有利于暂态电压恢复,提高系统电压的稳定水平。该装置应用于配电网时,如电气化铁路,冶金等工业用户能够有效控制无功功率,提高功率因数,降低非线性负荷引起的电压影响和谐波干扰,使三相负荷平衡化,改善电能质量,提高用户的生产工效,提高产品质量和降低能耗。
收藏
装置功能

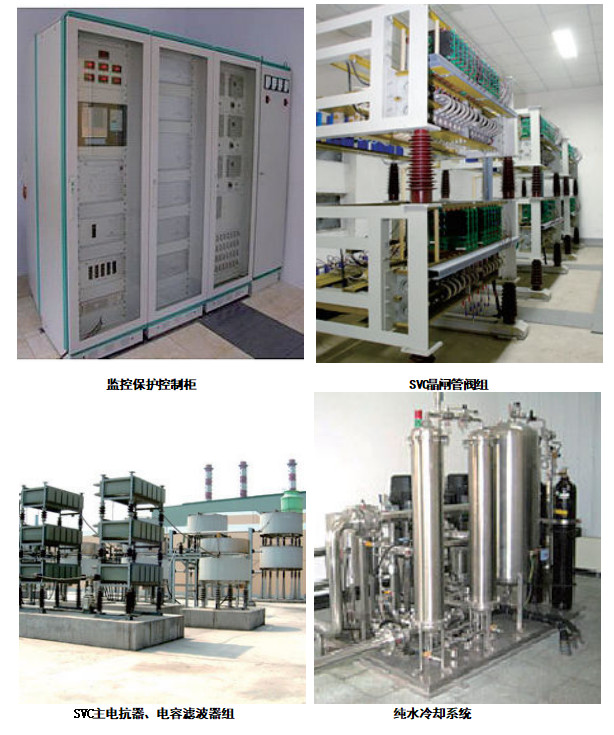

输电系统SVC功能 配电系统SVC功能 技术特点 • 基于DSP全数字化控制系统,动态响应时间快、控制精度高、编程功能强。 装置组成 SVC由静止元件构成的并联可控无功功率补偿装置,晶闸管控制电抗器(TCR)型SVC装置主要由滤波/电容支路(FC) 和TCR支路组成。TCR型SVC装置由晶闸管阀组、控制保护监控系统、纯水冷却系统、相控电抗器及各种附件组成。
|
