用途
GGZB型高压无功功率自动补偿装置是为提高3～35KV电网功率因数而设计的新一代节能产品，它借助电子技术实现对供电系统的功率因数自动跟踪补偿，使功率因数始终处于最佳状态，达到降低网络损耗，改善电网质量的目的。
使用范围
•额定电压：3～35KV                   •额定频率：50Hz
•海拔高度：≤1000m(海拔高度超过1000m时按高原型
产品设计制造
•环境温度： -40℃~+55℃          •相对湿度：≤95%
•环境条件：无剧烈震动，无腐蚀性气体场所。
主要性能特点
本装置采用智能型功率因数控制器，实现自动投入或切除电容器组，工作稳定，性能可靠，灵敏度高，抗干扰能力强。具有自动、手动转换功能，还有过电压、低电压保护、拒投、拒切等功能，是功率因数控制的先进设备。电容 器投切开关根据投切容量可选择真空断路器或真空接触器。
本装置的控制器可对电容器回路进行1~8步投切，每步控制容量用户可根据需要在订货时自行选择。
结构及组成
GGZB高压并联电容器成套装置为柜式结构，由控制柜、电容电抗器柜组成。
一次设备有：电抗器、高压并联电容器、电容器专用熔断器、氧化锌避雷器、放电线圈、高压真空接触器等。
二次元件有：电压表、转换开关、放电指示灯、控制器等。根据用户要求可增加隔离开关或接地开关。
电抗器根据需要可选用油浸电抗器、干式铁芯电抗器、空芯电抗器。电容器可选用干式或油浸电容器。

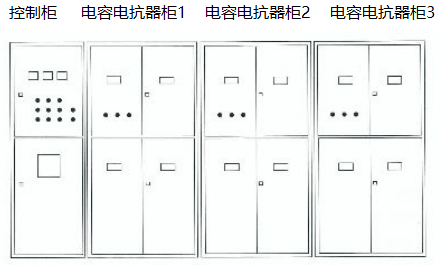

外型结构方案图

订货须知

• 用户定货时应写清产品型号、规格、数量。
• 应注明电抗器、电容器的种类(干式、油浸)。
• 应注明进线方式(电缆、架空)。户内安装时，还应注明房间内的尺寸。
• 提供厂内供电电网的一次电气系统图及相关断路器回路的二次原理图，当用户要求带隔离开关或接地开关时， 定货时须注明。
• 正常供货时，装置内母线为铝排，当用户要求采用铜排时，定货时应注明。
• 柜体颜色：用户不提出要求时，一般为驼灰色。

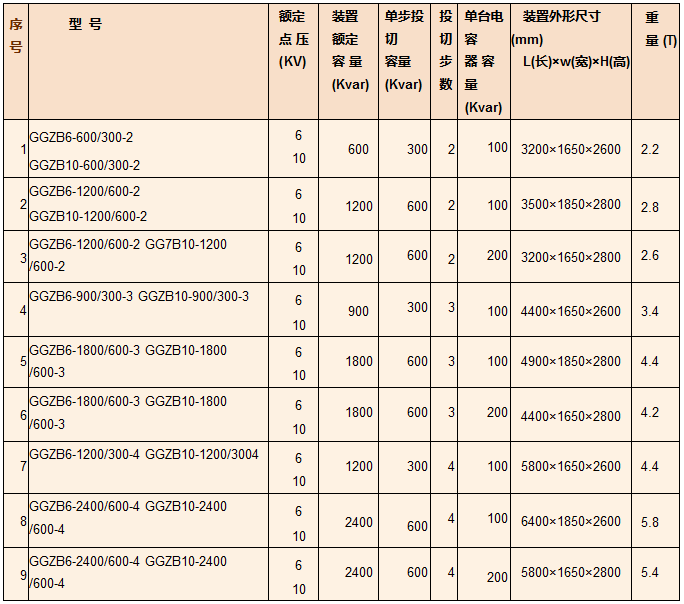

自动补偿装置典型型号参数

说明：以上为部分成套装置的主要参数，用户可自行指定额定容量和单步投切容量，本公司将进行有针对性的设计。
