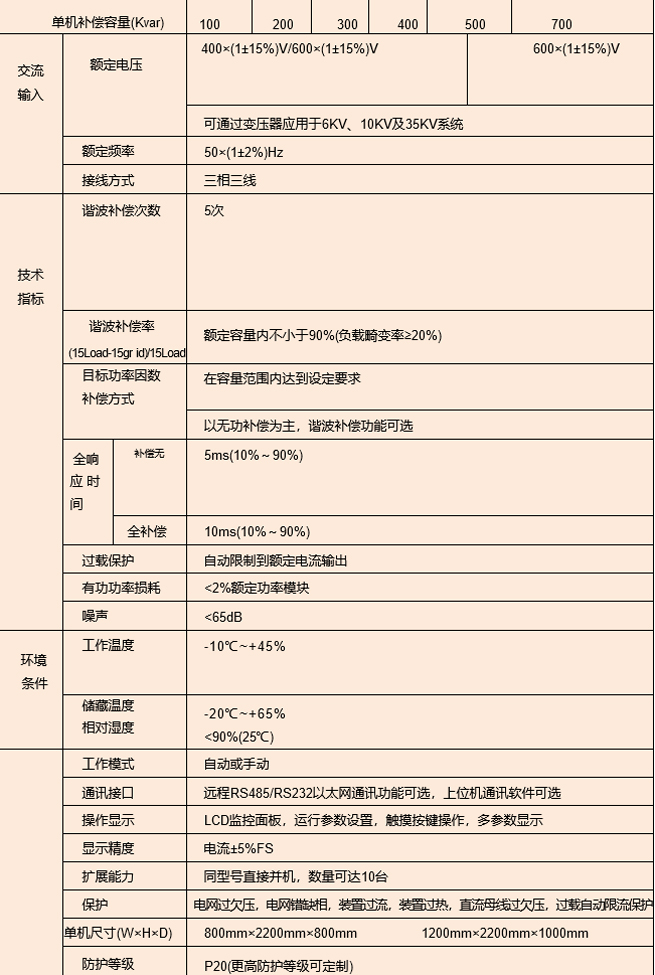

技术参数
型号说明

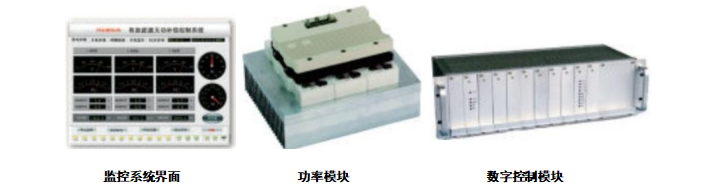

组成
• 先进的功率组件
采用先进的IGBT组件，主电路为桥式全控PWM变流器，具有功率密度大、可靠性高的特点。
• 数字控制系统
DSP高速检测和运算，确保无功检测和补偿控制精准有效，使用全数字控制系统，全部控制过程使用软件实现，使得整个控制系统更简单、更可靠。
• 监控及显示系统
智能监控和显示系统使得装置操作灵活，运行参数、工作状态一目了然，故障自诊断，具备远程通讯接口，可与上位机实时通讯。

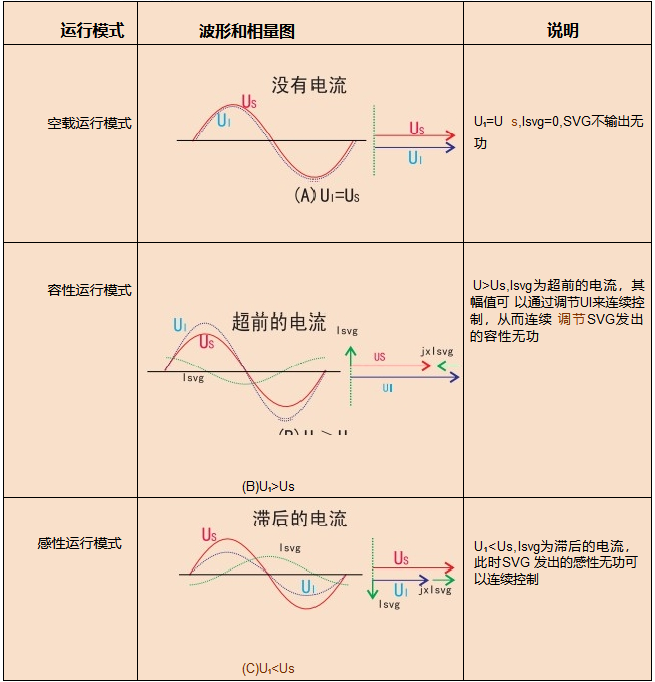

技术特点
SVG是目前较为先进的无功补偿装置，它不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换，从而使无功功率技术产生了质的飞跃：
响应速度更快
• SVG响应时间：≤5ms。
• SVG可在极短的时间之内完成从额定容性无功补偿到额定感性无功功率的相互转换，这种无可比拟的响应速度完
全可以胜任对冲击性负荷的补偿。
安全性更高
• SVG运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
补偿功能多样化
使用同一套SVG装置，可以实现不同的多种补偿功能：
• 补偿负载无功；
• 补偿负载谐波；
• 补偿负载不平衡；
同时补偿负载无功、谐波和不平衡。
谐波含量极低
• SVG采用了PWM技术和多重化技术，与TCR型SVC相比，谐波含量极低，对电网不会产生二次污染。
占地面积较小
• SVG采用直接PWM电流控制技术，其输出电流波形和相位完全可控，SVG能够在额定感性到额定容性的范围内运行。
由于无需大容量的电容器和电抗器做储能元件， SVG的占地面积最大只有相同容量SVC的50%。
选型指南(补偿容量的计算)
系统无功补偿容量由下式决定：
Q=βavPc(tanφ1-tanφ2)
式中Pc由变配电所供电的月最大有功计算负载 (KW);
βav 月平均负载率， 一般可取0.7～0.8;
φ1补偿前的功率因数角， cosφ1 可取最大负载时的值；
φ2补偿后的功率因数角，参照电力部门的要求确定， 一般可取0.9～0.95。
例如：
某变电所月最大有功负载为2000KW, 平均负载率为0.75,补偿前功率因数为0.6,目标功率因数为0.92,该变电所需要补偿的无功功率为：
Q=βavPc(tanφ1-tanφ2)
=0.75×2000×(tan arccos0.6-tan arccos0.92)
=1361Kvar
考虑到一定裕量，可选择补偿容量为1500Kvar的补偿装置。
应用方案

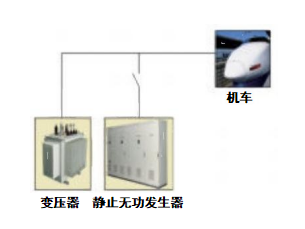

SVG
•针对无功补偿容量较小，电流畸变较小的场合。
SVG+FC
针对无功补偿容量较大，成本要求严格的场合。
SVG和FC (无源滤波器)配合补偿无功， SVG可 配置为系统容量的一半或更小，有效降低成本；
FC可配置为单调谐滤波器，有效抑制电网谐波 电流。

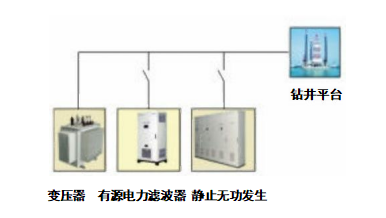

SVG+APF
•针对无功补偿容量较大，电流畸变严重的场合。
SVG 补偿系统无功； APF抑制电网谐波电流，改
善电网电压，两者各司其职。

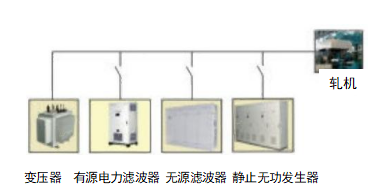

SVG+APF+FC
针对无功补偿容量大，电流畸变严重，成本控制严
格的场合。
SVG和FC(无源滤波器)配合补偿无功， SVG可配置为系统容量的一半或更小，有效降低成本； FC可配
置为单调谐滤波器，有效抑制电网谐波电流；APF
用来抑制高次谐波电流
