谐波的定义
当正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生压降，使得电压波形也成为非正弦波。对非正弦波作傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于工频的分量称为谐波。
谐波危害
• 使公用电网中的设备产生附加谐波损耗，降低电网，输电及用电设备的使用效率，增加电网线损。
• 在三相四线制系统中，由于零线流过大量的3次及其倍数次谐波电流，造成零线过热。
• 谐波会产生额外的热效应从而引起用电设备发热，使绝缘老化，降低设备的使用寿命。
• 谐波容易使电网与补偿电容器之间发生并联谐振或串联谐振，使谐波电流放大几倍甚至数十倍，造成过电流，引起电容器和与之相连的电抗器损坏。谐振严重时还会引起跳闸事故。
• 谐波会引起一些保护设备误动作，同时也会导致电气测量仪表计量不准确。
• 谐波会对附近的通信系统产生干扰，轻者产生噪音，降低通话质量，重者导致信号丢失使通信系统无法正常工作。
APF系列有源电力滤波器介绍

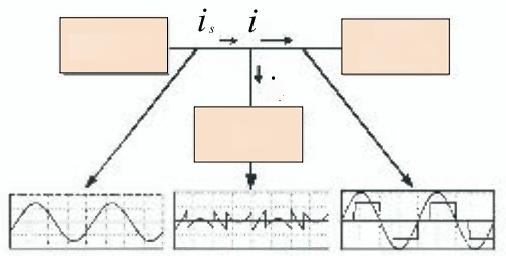

有源电力滤波器(APF:Active Power Filter) 以并联的方式接入电网，通过实时检测负载的谐波和无功分量， 采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入供配电系统中，实现抑制谐波、动态补偿无功的功能。

设备设计、生产参照标准

技术特点
实时跟随、动态补偿
采用基于瞬时无功功率理论的谐波电流检测技术，实时监测谐波电流，通过瞬时电流跟踪控制实现谐波电流动态补偿，自动跟踪电网谐波变化，具有高度可控性和快速响应性。
优异的补偿特性
补偿性能不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。也可以用来抑止供电系统中因谐波引起的系统谐振。
补偿方式灵活
一机多能，不仅能治理谐波，而且能补偿无功、提高功率因数。即可对单个谐波源独立补偿，也可对多个谐波源集中补偿。治理谐波时还可实现对指定谐波进行治理。
DSP智能监控
DSP高速监测和运算，确保谐波监测和补偿控制精准有效；兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断；具备远程通讯接口，可通过PC机实时监控。
先进的功率变换设计
采用先进的IGBT高频开关器件，主电路拓扑为三相桥式全控PWM变流器，具有体积小、效率高、可靠性高的特点，先进的多重化技术实现整机容量的扩展。

标准的模块化设计
功率电路和控制电路采用模块或组(插)件结构，在实现标准化生产的同时提高了使用中的可靠性和可维修性。

技术参数

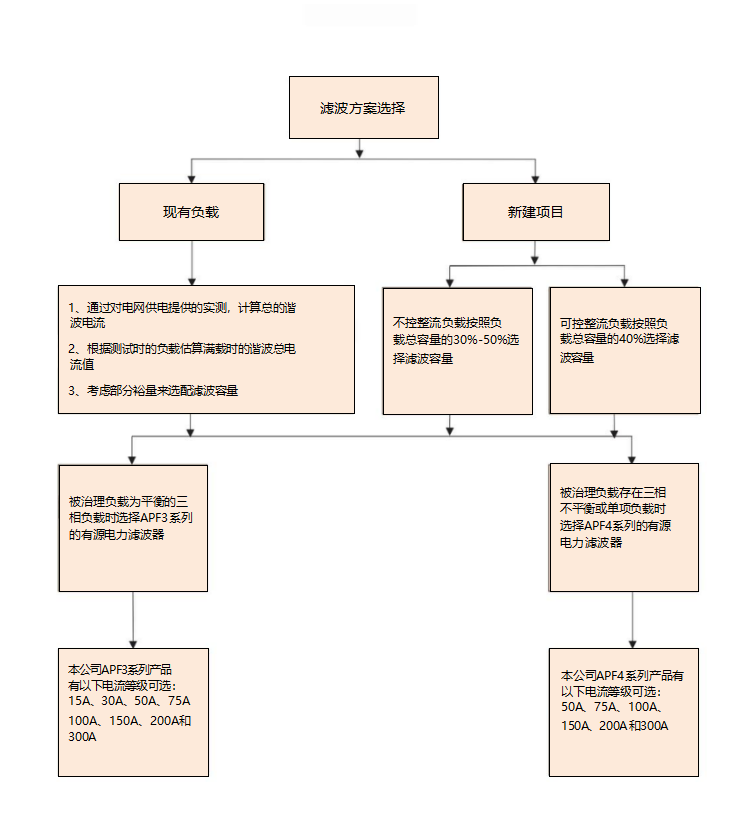

选型指南
