应用场合

所有民用和工业用电设备，均适用于安装高次谐波保护器。
•移动通信基站交流电源
•医疗设备
•液体灌装生产线
•计算控制中心
•学校及研究所实验室
•航空航天单位
•UPS电源系统

谐波保护器的主要功能

消除高次和特高次谐波、浪涌、尖峰突变等。
抑制谐波频率下电感和分布电容之间的串联和并联谐振。
防止保护装置误动或拒动。
保护敏感电气设备安全运行。

治理前后对比

高次谐波的危害

电能是一种特殊性质的能源，发电厂将纯净的电能送入电网，通过电网进行输送和分配，但是在电能的输送和使用过程中，由于各种外部因素的影响,会导致电压波形发生畸变。随着科技的进步，大量非线性电气设备接入电网，这些设备从电网吸收有功功率，同时会向电网反送大量的诺波。不同类型的谐源会产生各种频率的高次谐波，导致用电环境恶化，供电质量下降，设备事故频发，给用户带来巨大的经济损失。
在中国，交流电气设备均按交流50Hz 的频率设计制造，当电源中含有高次谐波成分时，会使电气设备的磁场特性恶化，从而导致设备运行不稳，产生噪声和发热短路，尤其是电子控制设备会出现穿越性过压损坏。
直流电气设备按照平稳的直流电压设计制造，直流波纹不得大于标准规定值。而电网谐波会造成整流后直流电压纹波增大，直流不直，导致直流设备发生故障。

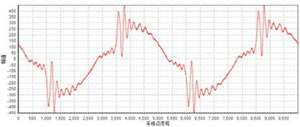

下图表示将畸变波分解为各次谐波分量。

技术参数
•额定电压:110V~690V
•额定频率:100Hz~20kHz
•海拔高度:≤2000m
•有功功耗:≤0.01W
•接线方式:并联
•防护等级:IP40
•安装地点:户内
•安装方式:螺栓固定
•使用寿命:10 年
•维护方式:免维护
•外形尺寸:270mmX120mmX160mm(长X宽X高）
•整机重量：4.5kg

产品特点

FUHE-HP1600 型高次谐波保护器，用于1kV 以下配电网，消除高次谐波分量，防止高次谐波导致的电气故障。
•采用新型低电位梯度高能量的合成材料和高敏感传导电路。
•可抑制 100Hz 至20kHz 频率间的干扰信号。
•纳秒级反应速度，瞬间导通吸收电路。
•全金属壳体，绝缘密封。
•免维护运行。

安装

•安装在低压配电柜中自动开关的下口，或者单台用电设备的接线端或者控制箱中。
•与供电系统为并联接线方式。
•连接导线截面4.0m㎡。

注意事项

安装过程中切勿强力碰撞。严禁打开壳体，否则会引起短路及其他故障。

型号说明
