制造流程

分切→卷绕→包护→喷金→芯子清洁→热定型→赋能→成品测试→封口→ 灌胶→半成品测试→盖板焊接→芯包焊接→外检与包装

制造工艺特点

电容器采用金属化薄膜(MKP)技术制造。在高真空状态下用蒸镀的方式在聚丙烯薄膜的两面蒸镀极薄的锌铝复合层，具有优越的自愈性能，PPMh/MKPh （具备4In的连续过载电流能力）全面考虑谐波电流i、电容偏差电流、基波电流等可能流入电容器的电流，国际480V等于国内525V采用9μm薄膜；采用环氧树脂作为保护介质，树脂（干式）（目前为电气性能稳定高，绝缘性、洁净度能优质的填充介质；其纯净度高，可以有效地灭弧，保证电极放电对薄膜的影响最小化）。

技术参数

*额定电压: 230,440,468,480,525,620,759,810,825V
(每天8小时以内，max+10%),50/60Hz
绝缘水平:相间:2.15Un/10s无击穿或闪络现象
相壳:3KV AC/10s无击穿或闪络现象
*容量: 4.16~40kvar
*损耗: 0.25~0.4W/kvar
*电流负载能力:1.5×In,1.7×In,2.0×In
*保质期: 30个月
*技术标准:GB/T12747.1/2-2017＆IEC60831.1/2-2014.
*温度等级: -25/D(max+55℃)

优点

*防爆型设计，可靠的安全压力保护。
*长时间运行稳定、使用寿命长。
*体积小，重量轻、可任意角度安装。

正常工作条件

1）安装海拔：高度≤2000m。
2）安装环境：温度-25℃～+55℃。
3）安装场所：无剧烈机械震动，无有害气体和蒸汽，无导电性和爆炸性尘埃。
4）电容器投入运行时，必须抑制合闸时涌流大小，应采用具有限流装置的电容器专用接触器或在电压过零时投入的无触点开关，也可以在电容器上串联接入限流电抗器，以避免电容器的早期损坏，涌流的大小应限制在 100 倍额定电流以内。

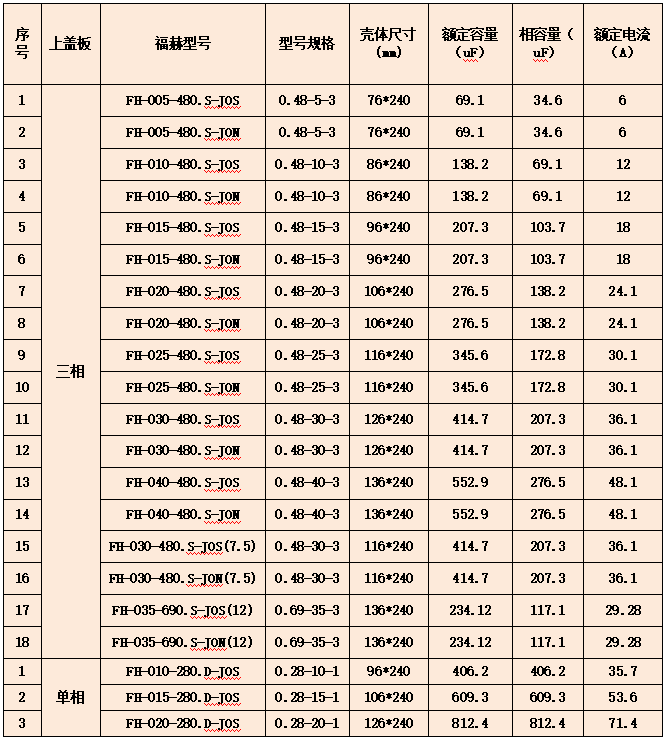

J系列电容器型号

P系列电容器型号
